X6036臥式銑床是在X62W機床的基礎上精心改造出來的一款新型立臥兩用萬能升降臺銑床，它比X62W工作臺加寬至360mm、加長至1500mm，行程加長800mm或1000mm等輕型的萬能銑床，它集X62W所有優點為一身。所以得到了不少中小企業和個體加工者的歡迎！除能銑削平面、溝槽、輪齒、螺紋和花鍵軸外，使用立銑頭還能加工比較復雜的型面，效率較刨床高，在機械制造和修理部門得到廣泛應用。X6036臥式升降臺萬能銑床主傳動和進給箱均采用齒輪變速結構，主傳動通過三級齒輪變速，使主軸得到60～1800轉/分12級不同轉速，調速范圍廣。主軸采用三支承結構，提高了了主軸系統的剛度，且主軸采用能耗制動，具有制動轉矩大、停止迅速、可靠等特點。

X6036臥式萬能升降臺銑床適合于使用各種棒形銑刀，圓形銑刀，角度銑刀來銑削平面、斜面、溝槽等。如果使用萬能銑頭、圓工作臺、分度頭等銑床附件時，可以擴大機床加工范圍。X6036臥式萬能升降臺銑床具有足夠的剛性和功率，擁有強大的加工能力，能進行高速和承受重負荷的切削工作，齒輪加工。適合模具特殊鋼加工、礦山設備、產業設備等重型大型機械加工。



X6036臥式萬能升降臺銑床技術參數：

項目	單位	技術參數
主軸錐孔錐度		7：24  ISO50（臥）ISO40（立）
主軸端面至工作臺面距離	mm	0-460
主軸中心至床身垂直導軌面距離	mm	360
主軸轉速范圍	r/min	60-1690（12級）
立銑頭回轉角度
工作臺尺寸	mm	1500×360
工作臺行程（縱向/橫向/垂向）	mm	1000/320/380（460）
工作臺縱/橫向機動進給速度	mm/min	15-370（8級）540（快）
工作臺垂向機動升降速度	mm/min	590
工作臺T型槽數/寬度/間距	mm	3/18/80
主傳動電動機功率	kW	4
工作臺機動進給電動機功率	W	750
升降臺升降進給電動機功率	W	1100
冷卻泵電動機功率	W	90
冷卻泵流量	升/分	25
機床凈重/毛重	kg	2400/2500
外形尺寸	mm	1880×1700×1980



X6036臥式萬能升降臺銑床性能特點：

1、工作臺水平回轉角度±45°，拓展機床的加工范圍。X6036臥式萬能升降臺銑床主傳動部分和工作臺進給部分均采用齒輪變速結構，調速范圍廣，變速方便，快捷。

2、機床主軸軸承為圓錐滾子軸承，X6036臥式萬能升降臺銑床主軸采用三支承結構，主軸的系統剛度好，承載能力強，且主軸采用能耗制動，制動轉矩大，停止迅速、可靠。

3、工作臺X/Y/Z向有手動進給、機動進給和機動快進三種，X6036臥式萬能升降臺銑床進給速度能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，加工方便、快捷，縮短非加工時間。

4、X6036臥式萬能升降臺銑床X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理，配合強制潤滑，提高精度，延長機床的使用壽命。

5、手動潤滑裝置可對絲杠及導軌進行強制潤滑。

6、X6036臥式萬能升降臺銑床的X、Y向?yàn)闈L珠絲杠傳動

7、萬能銑床底座、機身、工作臺、中滑座、升降滑座等主要構件均采用高強度材料鑄造而成，并經人工時效處理，保證機床長期使用的穩定性。

8、根據需要可配置回轉工作臺，還可配置銑床附件：如分度頭，實現立加工齒輪、螺旋槽等。

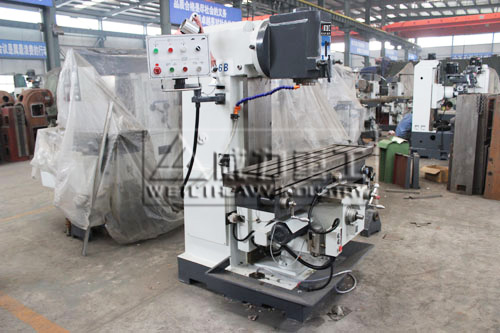

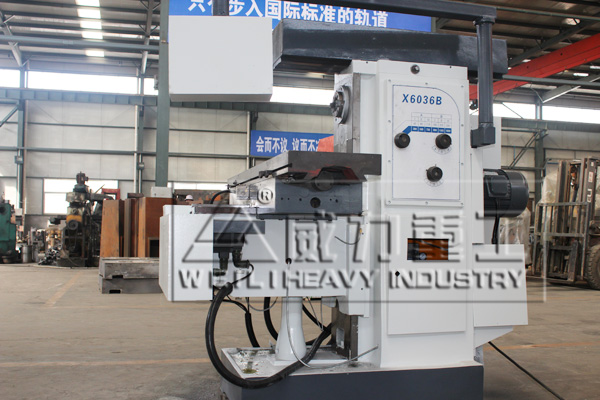

X6036臥式萬能升降臺銑床圖片：



X6036臥式萬能升降臺銑床三種運動形式：

1、主運動：銑床的主運動是指主軸帶動銑刀的旋轉運動。

2、進給運動：銑床的進給運動是指工作臺帶動工件在相互垂直的三個方向上的直線運動。

3、輔助運動：銑床的輔助運動是指工作臺帶動工件在相互垂直的三個方向上的快速移動。



X6036臥式萬能升降臺銑床常用附件：

1、銑床手輪（偏重）

2、單柄對重手柄（三球手柄）

3、圓輪緣手輪

4、分度盤

5、大把手

6、背面波紋手輪

7、內波紋手輪

8、帶可折柄雙幅條手輪
