X5036升降臺立式銑床是一種用途廣泛的通用金屬切削機床，本銑床的主軸錐孔可直接或通過附件安裝各種圓柱銑刀、成型銑刀、端面銑刀、角度銑刀等刀具加工各種平面、斜面、溝槽，通常銑刀旋轉運動為主運動，工件（和）銑刀的移動為進給運動，在機械制造和修理部門得到廣泛應用。X5036升降臺立式銑床床質量穩定，操作方便，性能可靠，如果使用適當銑床附件，可加工齒輪、凸輪、弧形槽及螺旋面等特殊形狀的零件，配置萬能銑頭、圓工作臺、分度頭等銑床附件，采用鏜刀桿后亦可對中、小零件進行孔加工。加裝立銑頭，可用立銑刀進行切削加工，（立銑頭為特殊附件)可進一步擴大機床使用范圍。本機床適用于各種機械加工工業。

山東威力重工生產的X5036升降臺立式銑床適用于加工各種零部件的平面、斜面、溝槽、孔等，是機械制造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備?？梢约庸て矫妫?span style="color:#008000;">水平面、垂直面）、溝槽（鍵槽、T形槽、燕尾槽等）、分齒零件（齒輪、花鍵軸、鏈輪)、螺旋形表面（螺紋、螺旋槽）及各種曲面。此外，還可用于對回轉體表面、內孔加工及進行切斷工作等。



X5036升降臺立式銑床結構特點：

X5036升降臺立式銑床由機身、升降臺、工作臺、主傳動、冷卻、潤滑及電氣等各部分組成。機身由底座、床身組成，床身固定在底座上，升降臺位于床身前方，沿床身導軌垂直升降；升降臺與滑座由矩形導軌聯接，工作臺與滑座由燕尾導軌聯接，通過絲械、絲母帶動工作臺縱、橫向移動；主傳動設置在主變速箱內，通過變速箱右側三個變速手柄調節主軸轉速；主變速箱安裝在床身上部，通過T型螺栓聯接立銑頭；冷卻液存放在底座內腔中；潤滑有油浸式飛濺潤滑、手拉油泵潤滑等；電氣箱隱藏在床身內，操作面板分別裝于升降臺、床身右側，操作方便。

1、X5036升降臺立式銑床的銑頭可在垂直平面內順、逆時針調整±45°；立式銑床X、Y、Z三方向機動進給；立式銑床主軸采用能耗制動，制動轉矩大，停止迅速，可靠。

2、底座、機身、工作臺、中滑座、升降滑座、主軸箱等主要構件均采用高強度材料鑄造而成，并經人工時效處理，保證機床長期使用的穩定性。

3、工作臺X/Y/Z向有手動進給、機動進給和機動快進三種，進給速度能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，加工方便、快捷，縮短非加工時間。

4、X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理，配合強制潤滑，提高精度，延長機床的使用壽命。

5、潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。

6、根據銑床用戶需要，可在X5036立式銑床選擇配置回轉工作臺，回轉調整范圍很大為±45°還可配置銑床附件：如分度頭，當工作臺調整一定角度，并使用分度頭及掛輪時，可以加工齒輪、螺旋槽等。

7、主軸套筒可手動微進給，并設有限位裝置，銑頭可順、逆時針回轉調整45°；

8、X5036升降臺立式銑床采用1200mm加長滑塊，1500mm加長工作臺，工作臺縱向行程可達1000mm，行程長，穩定性更強；

9、主傳動和進給均采用齒輪變速機構，12級不同轉速，調速范圍廣；

10、采用矩型導軌穩定性好；

11、X5036B立式銑床工作臺及導軌經超音頻淬火，強度更強。



X5036升降臺立式銑床技術參數：

項 目	單位	技術參數
主軸錐孔錐度		7：24  ISO50
主軸端面至工作臺面距離	mm	60-440
主軸中心至床身垂直導軌面距離	mm	360
主軸轉速范圍	r/min	60-1690（12級）
立銑頭回轉角度		±45°
工作臺尺寸	mm	1500×360
工作臺行程（縱向/橫向/垂向）	mm	1000/320/380（460）
工作臺縱/橫向機動進給速度	mm/min	15-370（8級）540（快）
工作臺垂向機動升降速度	mm/min	590
工作臺T型槽數/寬度/間距	mm	3/18/80
主傳動電動機功率	kW	4
工作臺機動進給電動機功率	W	750
升降臺升降進給電動機功率	W	1100
冷卻泵電動機功率	W	90
冷卻泵流量	升/分	25
機床凈重/毛重	kg	2230/2500
外形尺寸	mm	2220×1790×1980



X5036升降臺立式銑床傳動系統介紹：

1、主傳動：主傳動機構設置有主變速箱和立銑頭，由一個功率為4KW的法蘭盤式電動機拖動，經滑移齒輪和一對錐齒輪傳遞，將動力傳遞到主軸。即主傳動路線為：主電機—變速齒輪—錐齒輪—主軸。立銑頭回轉是通過齒輪軸帶動一段弧形的齒圈而獲得，齒圈固定在銑頭體上，X5036升降臺立式銑床銑頭在其回轉范圍內的任何角度，都可利用四個T型螺釘將其固定。為了保證主軸對工作臺面的垂直精度，當立銑頭處于中間零位時利用錐銷將其精確定位。

2、工作臺：工作臺裝在升降臺上部，工作臺縱、橫向配掛機動進給器，分別從縱、橫向絲杠相連接。在選擇工作臺縱、橫向手動或機動進給時，受進給器狀態控制手柄控制。在“停止”檔位時手動，轉動手輪即可實現。在“進給”檔位時機動進給，通過進給器的三個變速手柄選擇8級不同的進給速度。

3、升降臺：升降臺位于床身前方，與X5036升降臺立式銑床床身由導軌聯結，其配合間隙的調整由斜鐵實現，升降臺垂向升降由兩錐齒輪帶動絲杠、絲母實現。

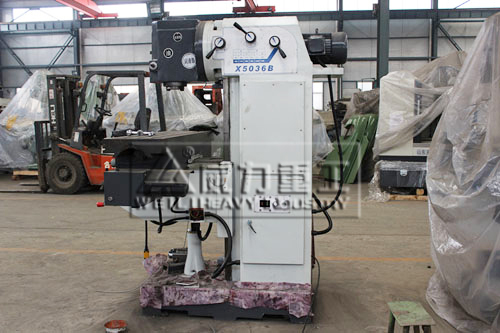

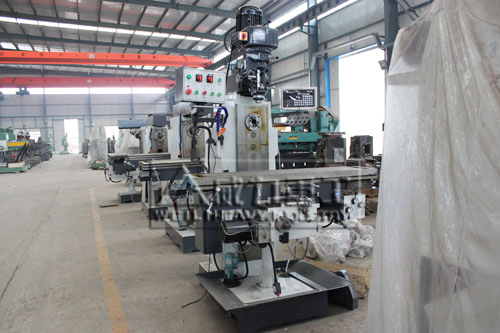

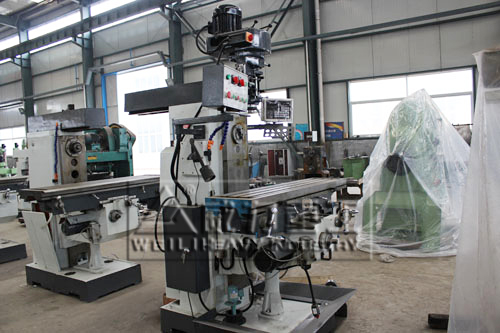

X5036升降臺立式銑床圖片



X5036升降臺立式銑床定期保養要求：

1、X5036升降臺立式銑床保養應該做到每3個月清洗床身內部、升降臺內部和工作臺底座的潤滑油池、用汽油清洗潤滑油泵的游油網，每年不少于兩次。

2、升降絲杠用二硫化鋁油劑每?jī)稍聺?rùn)滑一次有利于立式銑床保養。

3、X5036升降臺立式銑床各部間隙的調整：

1)主軸潤滑的調整，必須保證每分鐘有一滴油通過。

2)工作臺縱向絲杠傳動間隙的調整，每3個月調整或根據實際使用情況進行調整，要求是傳動間隙充分減小，絲杠的間隙不超過1/40轉，同時在全長上都不得有卡住現象。

3)工作合縱向絲杠軸向間隙的調整，目的是消除絲杠和螺母之間的傳動間隙，同時還要使絲杠在軸線方向與X5036升降臺立式銑床工作臺之間的配合間隙達到很小。

4)主軸軸承徑向間隙的調整，根據實際使用情況進行調整。

4、X5036升降臺立式銑床工作臺快速移動離合器的調整要求：

1)摩擦離合器脫開時，摩擦片之間的總和間隙不應該少于2～3mm。

2)摩擦離合器閉合時，摩擦片應緊密地壓緊，并且電磁鐵的鐵芯要完全拉緊，如果電磁鐵的鐵芯配合得正確，在拉緊狀態中電磁鐵不會有響聲。

X5036升降臺立式銑床安全操作規程：

1、嚴禁操作者超負荷使用設備。

2、工作前必須穿好工作服，扎好袖口，不準圍圍巾，嚴禁戴手套，女工發辮應挽在帽子內。

3、要檢查設備上的防護、保險、信號裝置。X5036升降臺立式銑床機械傳動部分、電氣部分要有可靠的防護裝置。工、卡具是否完好，否則不準開動。

4、開車前，必須按照巡回檢查點仔細進行檢查，并按潤滑圖表進行潤滑。

5、停車八小時以上再開動設備時，應先低速轉動三至五分鐘，確認潤滑系統通暢各部運動正常后，再開始工作。

6、使用中不準離開和委托他人照管，不準拆掉安全防護裝置，不準拆卸跟位檔鐵。

7、橫梁主軸工作臺和升降臺在移動前應先松開緊固螺釘，清除周圍雜物，擦凈導軌和涂油。

8、X5036升降臺立式銑床開動后，不準接觸運動著的工件、刀具和傳動部分。禁止隔著立式銑床轉動部分傳遞或拿取工具等物品。

9、銑頭上繞長鐵屑時，要停車清除，禁止用口吹，手拉、應使用刷子或鐵鉤清除。

10、在快速或自動進給時應先調整好限程檔鐵。

11、工作中必須經常檢查設備，各部的運轉和潤滑情況。如X5036升降臺立式銑床運轉或潤滑不良時或發現異常情況應立即停車，請有關人員進行檢查。

12、工作臺面禁放工、卡量具和工件。

13、或兩人以上在同一臺機床工作時，必須有一人負責安全，統一指揮，防止發生事故。

14、調整自動循環時開車前必須檢查機床自動循環的正確性。

15、機床運轉時，不準離開工作崗位，因故要離開時必須停車并切斷電源。

16、工作完成將各手柄置于非工作位置，工作臺放在中間位置，升降臺落在下面并切斷電源，關閉立式銑床總閘，擦凈機床，清掃工作地點。
