X6232A萬能回轉頭銑床的工作臺應能夠進行前、后、左、右、上、下六個方向的常速和快速進給運動，其控制是由電氣和機械系統配合進行的，所以在出現工作臺進給運動的故障時，如果對機、電系統的部件逐個進行檢查，是難以盡快查出故障所在的。可依次進行其他方向的常速進給、快速進給、進給變速沖動和圓工作臺的進給控制試驗，來逐步縮小故障范圍，分析故障原因，然后再在故障范圍內逐個對電器元件、觸點、接線和接點進行檢查。在檢查時，還應考慮機械磨損或移位使操縱失靈等非電氣的故障原因。這部分電路的故障較多，下面僅以一些較典型的故障為例來進行分析。

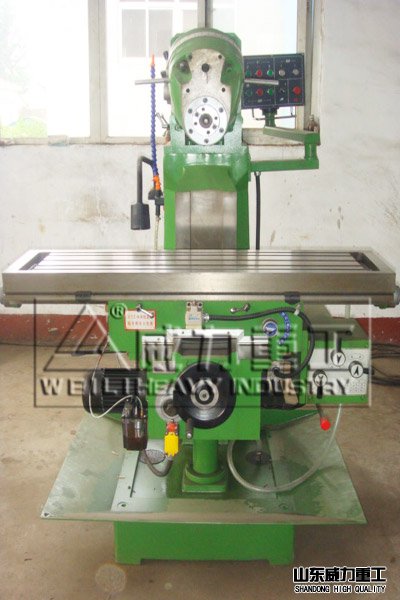

X6232萬能回轉頭銑床


1．X6232A萬能回轉頭銑床工作臺不能縱向進給

此時應先對橫向進給和垂直進給進行試驗檢查，如果正常，則說明進給電動機M2、主電路、接觸器KM3、KM4及與縱向進給相關的公共支路都正常，就應重點檢查圖7—13中的行程開關SQ2—1、SQ3—2及SQ4—2，即接線端編號為13—15—17—19的支路，因為只要這三對動斷觸點之中有一對不能閉合、接觸不良或者接線松脫，縱向進給就不能進行。同時，可檢查進給變速沖動是否正常，如果也正常，則故障范圍已縮小到在SQ2—1及SQ5—1、SQ6—1上了，一般情況下SQ5—1、SQ6—1兩個行程開關的動合觸點同時發生故障的可能性較小，而SQ2—1（13—15）由于在進給變速時，常常會因用力過猛而容易損壞，所以應先檢查它。

2．X6232A萬能回轉頭銑床工作臺不能向上進給

首先進行進給變速沖動試驗，若進給變速沖動正常，則可排除與向上進給控制相關的支路13—27—29—19存在故障的可能性；再進行向左方向進給試驗，若又正常，則又排除19—21和31—33—12支路存在故障的可能性。這樣，故障點就已縮小到21一（SQ4—1）一31的范圍內，例如，可能是在多次操作后，行程開關SQ4因安裝螺絲松動而移位，造成操縱手柄雖已到位，但其觸點SQ4—1（21—31）仍不能閉合，因此工作臺不能向上進給。

3．X6232A萬能回轉頭銑床工作臺各個方向都不能進給

此時可先進行進給變速沖動和圓工作臺的控制，如果都正常，則故障可能在圓工作臺控制開關SA2—3及其接線（19—21）上；但若變速沖動也不能進行，則要檢查接觸器KM3能否吸合，如果KM3不能吸合，除了KM3本身的故障之外，還應檢查控制電路中有關的電器部件、接點和接線，如接線端2—4—6—8—10—12、7—13等部分；若KM3能吸合，則應著重檢查主電路，包括M2的接線及繞組有無故障。

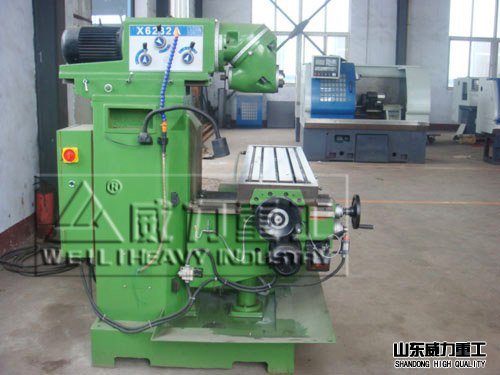

萬能銑床


4．X6232A萬能回轉頭銑床工作臺不能快速進給

如果工作臺的常速進給運行正常，僅不能快速進給，則應檢查SB3、SB4和KM2，如果這三個電器無故障，電磁離合器電路的電壓也正常，則故障可能發生在YC3本身，常見的有YC3線圈損壞或機械卡死、離合器的動、靜摩擦片間隙調整不當?shù)取?br />
以上是山東威力重工分析整理的有關X6232A萬能回轉頭銑床工作臺進給控制電路故障的整理，希望以上幾點能對客戶有所幫助，更多有關銑床信息，可隨時關注我們。
